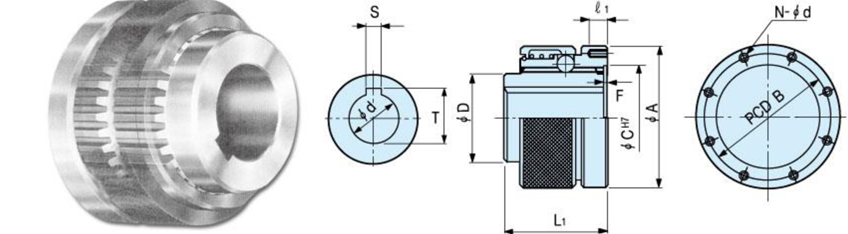

QUICK COUPLING
SIZE | ΦA | P.C.D B | ΦC | F | ΦD | Φd | L1 | S | T | Dimensions | Allowable Torque | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
+0.2 -0 | ±0.05 | H7 | ±0.2 -0 | ±0.2 | H7 | ±0.5 | JIS | N | d1 | ℓ1 | kgf-m | ||
65 | 65 | 52 | 45 | 2 | 38 | 25 | 50 | 4 | 6 | 10 | 40 | ||
75 | 75 | 62 | 55 | 2 | 48 | 30 | 50 | 4 | 6 | 10 | 65 | ||
90 | 90 | 74.5 | 68 | 2.5 | 62 | 40 | 55 | 4 | 8 | 12 | 100 | ||
100 | 100 | 84 | 75 | 3 | 68 | 45 | 65 | 6 | 8 | 12 | 160 | ||
120 | 120 | 101.5 | 85 | 3 | 78 | 50 | 75 | 8 | 10 | 15 | 250 | ||
150 | 150 | 130 | 105 | 4 | 95 | 60 | 100 | 8 | 12 | 15 | 450 | ||
160 | 160 | 140 | 105 | 4 | 95 | 60 | 100 | 8 | 12 | 15 | 450 | ||
180 | 180 | 155.5 | 125 | 4 | 115 | 75 | 120 | 8 | 14 | 20 | 760 |

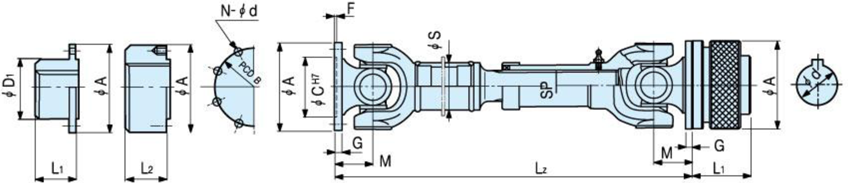

SIZE | Max Torque | ß˚ | ΦA | P.C.D B | ΦCH7 | F | G | M | SP | ΦS | Size | Min | Max | Operating | Φd | L1 | L2 | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Mb | Mz | N-d1 | LZ | D1 | E | W | H7 | ||||||||||||
TK-Q-65 | 15 | 25 | 30˚ | 65 | 52 | 35 | 2 | 4.5 | 35.5 | 21 | 32 | 4-M | 350 | 40 | 14 | 14 | 25 | 50 | 40 |
TK-Q-75 | 40 | 55 | 30˚ | 75 | 62 | 42 | 2 | 5.5 | 40 | 32 | 45 | 6 | 400 | 50 | 20 | 15 | 30 | 50 | 48 |
TK-Q-90 | 70 | 90 | 25˚ | 90 | 74.5 | 47 | 2.5 | 6 | 45 | 39 | 50.8 | 4-M | 520 | 55 | 25 | 15 | 35~4 | 55 | 55 |
TK-Q-100 | 95 | 125 | 25˚ | 100 | 84 | 57 | 2.5 | 7 | 46 | 39 | 63.5 | 6 | 550 | 64 | 30 | 15 | 0 | 65 | 62 |
TK-Q-120 | 150 | 185 | 20˚ | 120 | 101.5 | 75 | 2.5 | 8 | 60 | 45 | 76.3 | 4-M | 680 | 80 | 35 | 20 | 40~4 | 75 | 80 |
TK-Q-150 | 350 | 480 | 20˚ | 150 | 130 | 90 | 3 | 10 | 80 | 54 | 90 | 8 | 800 | 105 | 40 | 20 | 5 | 100 | 90 |
TK-Q-160 | 350 | 480 | 20˚ | 160 | 140 | 100 | 4 | 10 | 80 | 54 | 90 | 6-M | 810 | 110 | 40 | 20 | 45~5 | 100 | 100 |
TK-Q-180 | 520 | 670 | 22˚ | 180 | 155.5 | 110 | 3 | 12 | 80 | 60 | 101.6 | 8 | 850 | 125 | 45 | 25 | 0 | 120 | 125 |
