유니버셜 조인트 (UNIVERSAL JOINT)
노하우와 기술력을 바탕으로 새로운 꿈을 향해 도전합니다. -
TK형 경하중및 중하중형 (최대 TORQUE 11kg F•m ~ 900kg F•m)
-
-

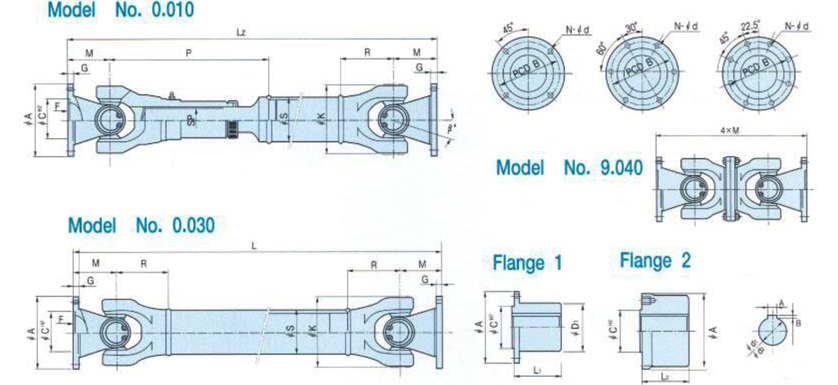

TK형 경하중및 중하중형 SIZE TAE KWANG TK-58 TK-65 TK-75 TK-90 TK-100 TK-120 TK-150 TK-160 TK-180 TK-200 TK-225 DIN 373.20 373.20 273.30 287.00 287.10 287.20 287.30 287.30 287.40 287.40 287.40 MAX TORQUE Mb kgf-m 11 15 40 70 95 150 350 350 520 520 900 Mz kgf-m 15 25 55 90 125 185 480 480 670 670 1170 ANGLE ß˚ 30˚ 30˚ 30˚ 25˚ 25˚ 20˚ 20˚ 20˚ 22˚ 22˚ 22˚ 촌법기호
